•產品描述:U2104(S/M)是高壓，高速功率MOSFET和IGBT驅動器，具有相關的高側和低側參考輸出通道。專有的HVIC和閂鎖免疫CMOS技術使堅固的單片結構成為可能。邏輯輸入兼容標準CMOS或LSTTL輸出，低至3.3V邏輯。輸出驅動器具有高脈沖電流緩沖級，設計用于最小驅動器交叉導通。浮動通道可用于驅動n通道功率MOSFET或IGBT的高側配置，其工作電壓高達600伏。
•主要特點:浮動通道設計用于自啟動操作;完全工作到+600V;容忍負瞬態電壓;v /dt免疫;柵極驅動供電范圍從8到20V;欠壓鎖定;3.3V, 5V和15V輸入邏輯兼容;交叉?zhèn)鲗?dǎo)防止邏輯;內部設置死區時間;與輸入相一致的高側輸出;關斷輸入關閉兩個通道;兩個通道的傳播延遲匹配
•典型應用:家用電器;工業應用和驅動器;電機驅動器;直流，交流，PMDC和PMAC電機;感應加熱;暖通空調

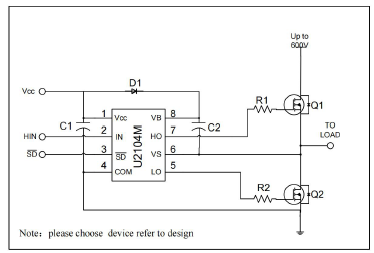

•典型應用電路:
